Une éolienne est une machine électromécanique composée de divers éléments.

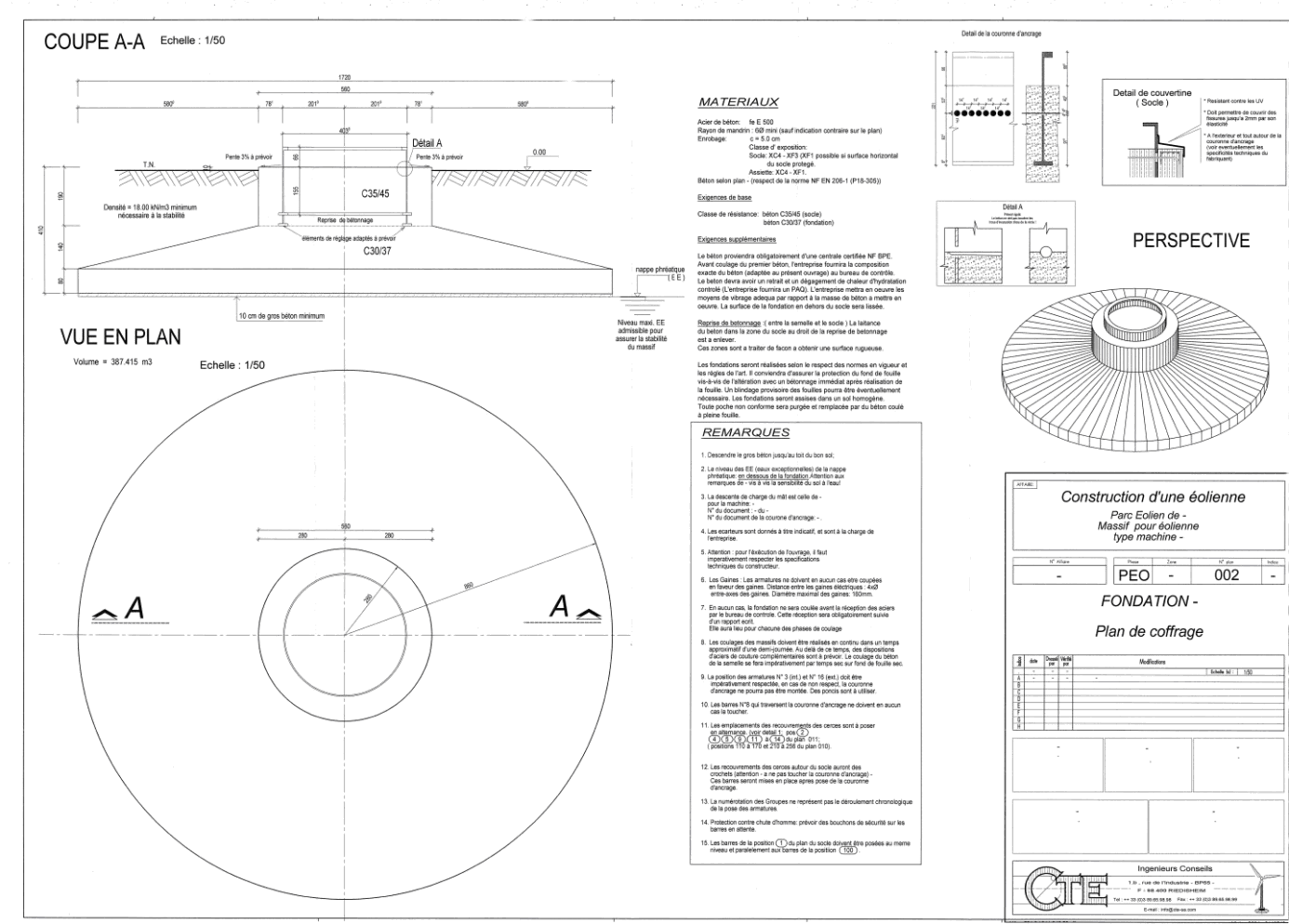

On commence par le pied de fondation en béton d’un diamètre d’environ 22 m enfouis dans le sol à une profondeur d’environ 4.5 m.

Il faut environ 460 m³ (1300 t) de béton et environ  58 t d’acier (125 kg /m³) pour le ferraillage pour assurer les fondations si le sol est convenable. Sinon, il est nécessaire de battre des pieux qui peuvent aller facilement jusqu’à 16 m de profondeur.

L’excavation nécessite le déplacement d’environ 2470 m³ de terre soit l’équivalent de 280 camions ou un cube de 13.6 m de côté.

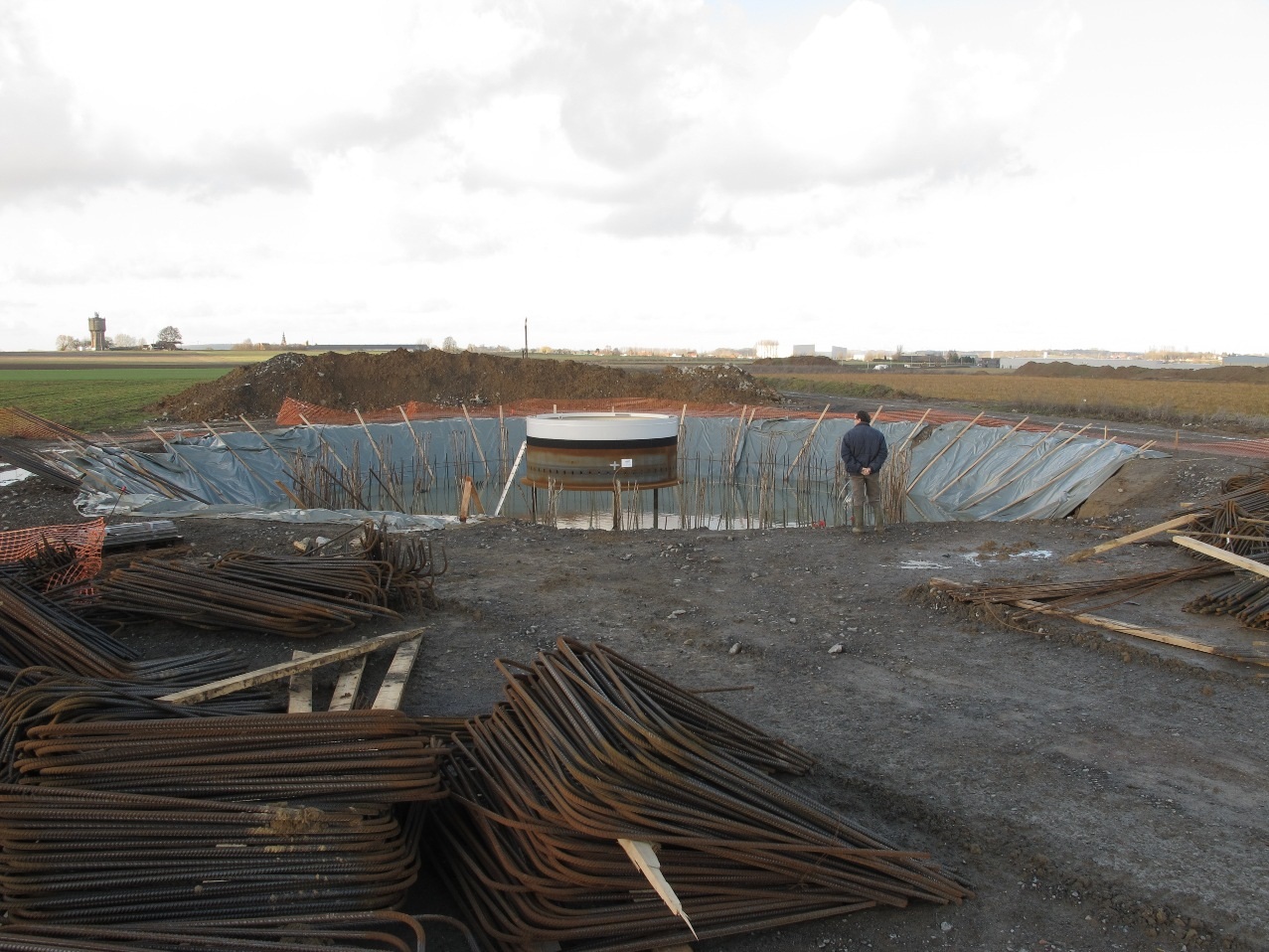

Photo de l’excavation d’une éolienne de 3 MW à Leuze-en-Hainaut. Le diamètre de l’excavation a 28 m. Le fût au centre (4.2 m de diamètre) donne l’échelle. Ici, les fondations doivent être posées sur pieux, le sol étant de piètre qualité portante.

Sur les fondations est monté le mât métallique d’un diamètre de 4.2 m et d’une hauteur entre 80 et 100 m. Le mât a une épaisseur d’environ 35 mm et pèse environ 160 tonnes.

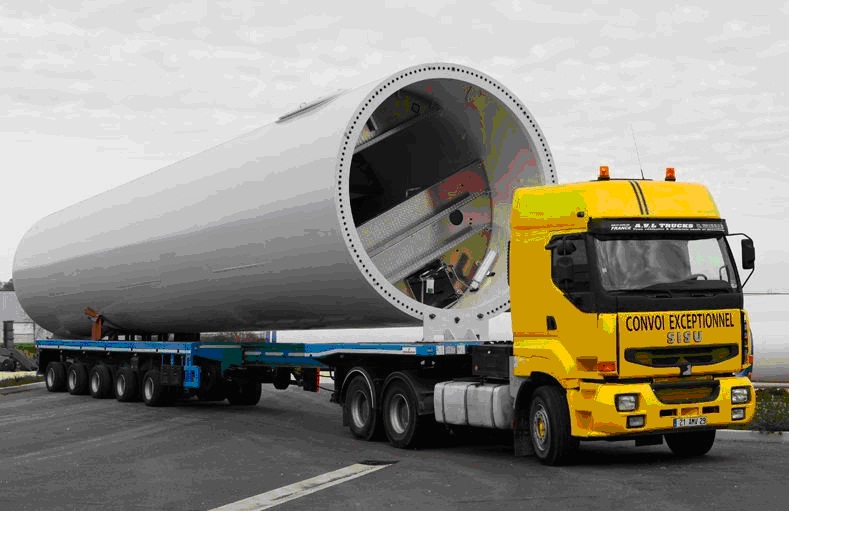

                              Transport d’une section de mât Le diamètre de celui-ci est limité par le gabarit routier. Il y a usuellement trois ou quatre sections assemblées bout à bout.

                                         La bride servant à assembler les différentes sections et bien visible.

Sur le mât est posée la nacelle placée à une hauteur entre 80 m et 100 m. Cette nacelle contient :

• Le moyeu,
• Le palier du moyeu,
• L’arbre principal,
• Le multiplicateur de vitesse,
• L’alternateur ou la génératrice,
• Les équipements électroniques de puissance,
• Un système de giration permettant d’orienter le rotor face au vent.
• De divers équipements de régulation, contrôle et télécommunication.

Le poids d’une nacelle équipée est de 93 tonnes environ.

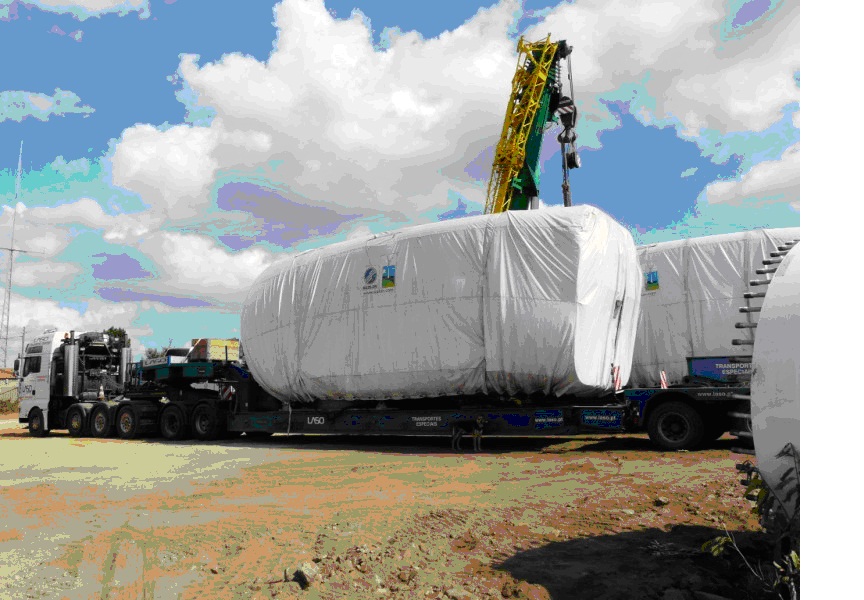

                                                                                        Nacelles en cours de transport sur chantier (machines 2 MW)

Sur l’axe sortant du rotor est fixé le moyeu qui à son tour va recevoir les trois pales, terminant la machine. Le rotor est une pièce massive, très sollicitée mécaniquement. Il pèse environ 17 tonnes.

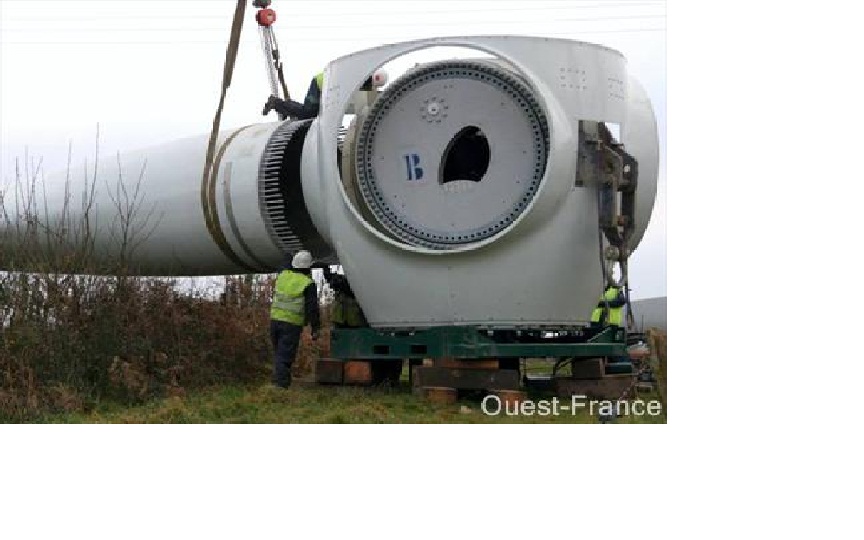

Rotor 2 MW en cours de montage au sol

Chaque pale a 50 m de long sur 4.2 m de large (41 m pour le Scaubecq). Chaque pale, réalisée généralement en fibre de carbone, pèse environ 9 à 11 tonnes.

Transport d’une pale pour éolienne 2 MW (celles du Scaubecq sont plus longues)
